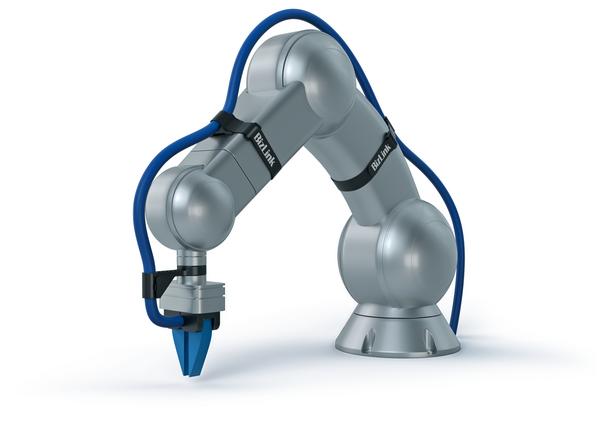

BizLink B-Flex
Komponenten für Leichtbau- und kollaborative Roboter
Mit BizLink B-Flex Cobot bieten wir eine flexible und rutschhemmende Lösung zur Befestigung von Schlauchpaketen und Komponenten für Leichtbau- und kollaborative Roboter an.
Als Systemlieferant bieten wir nicht nur Kabel und Schlauchpakete an. Wir entwickeln und liefern auch sämtliche für einen reibungslosen Betrieb notwendigen Befestigungs- und Führungselemente. Individuelle Anbauteile für die Befestigung und Führung von Schlauchpaketen, diverses Installationszubehör und innovative Kupplungs- und Steckverbindersysteme sind nur einige Beispiele.
Qualitativ hochwertige Materialien, eine lange Lebensdauer und einfachste Handhabung.

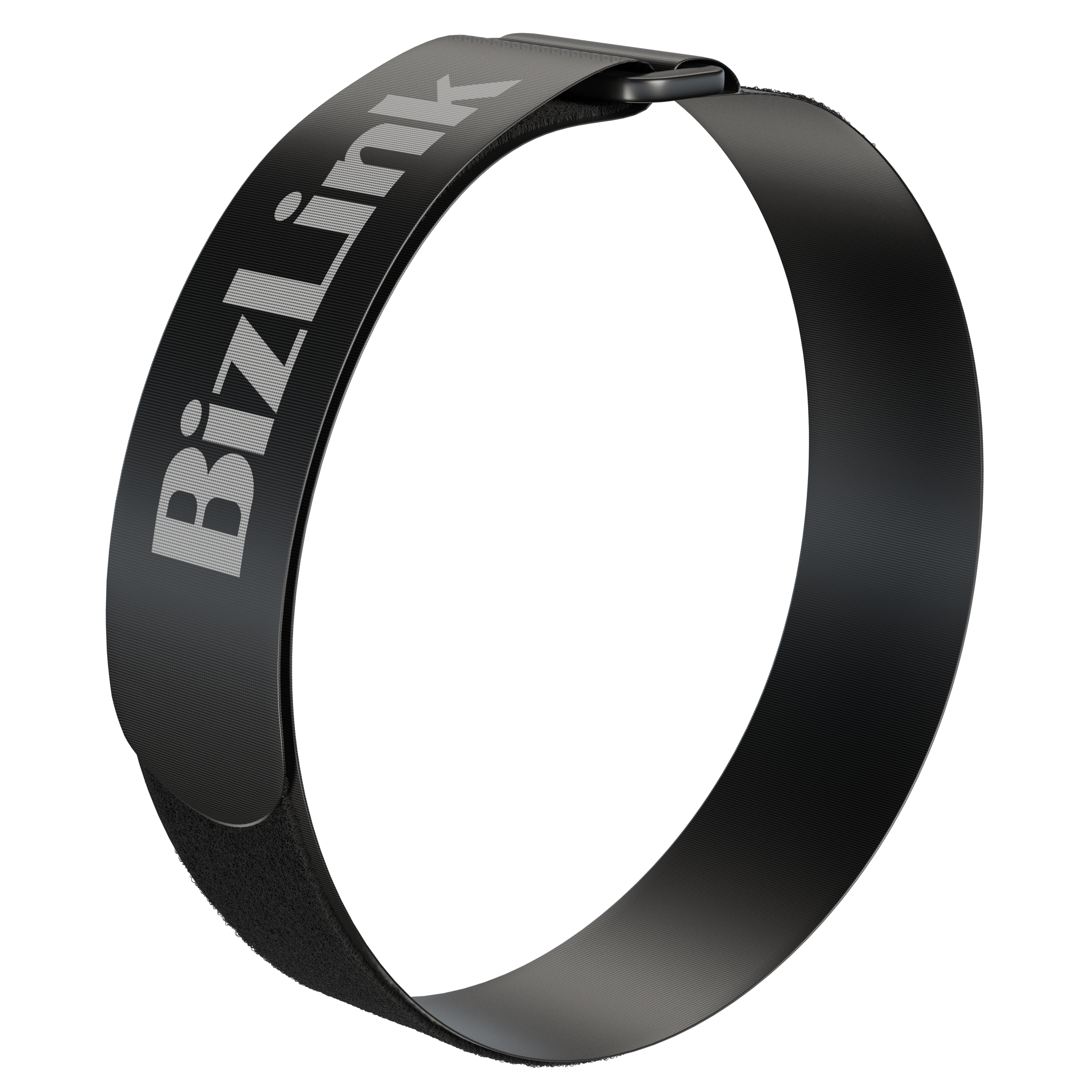

Klett-Band 30 x 460 mm & 30 x 360 mm
Wellschlauch BizLink proflex Ø 17 mm & 23 mm blau

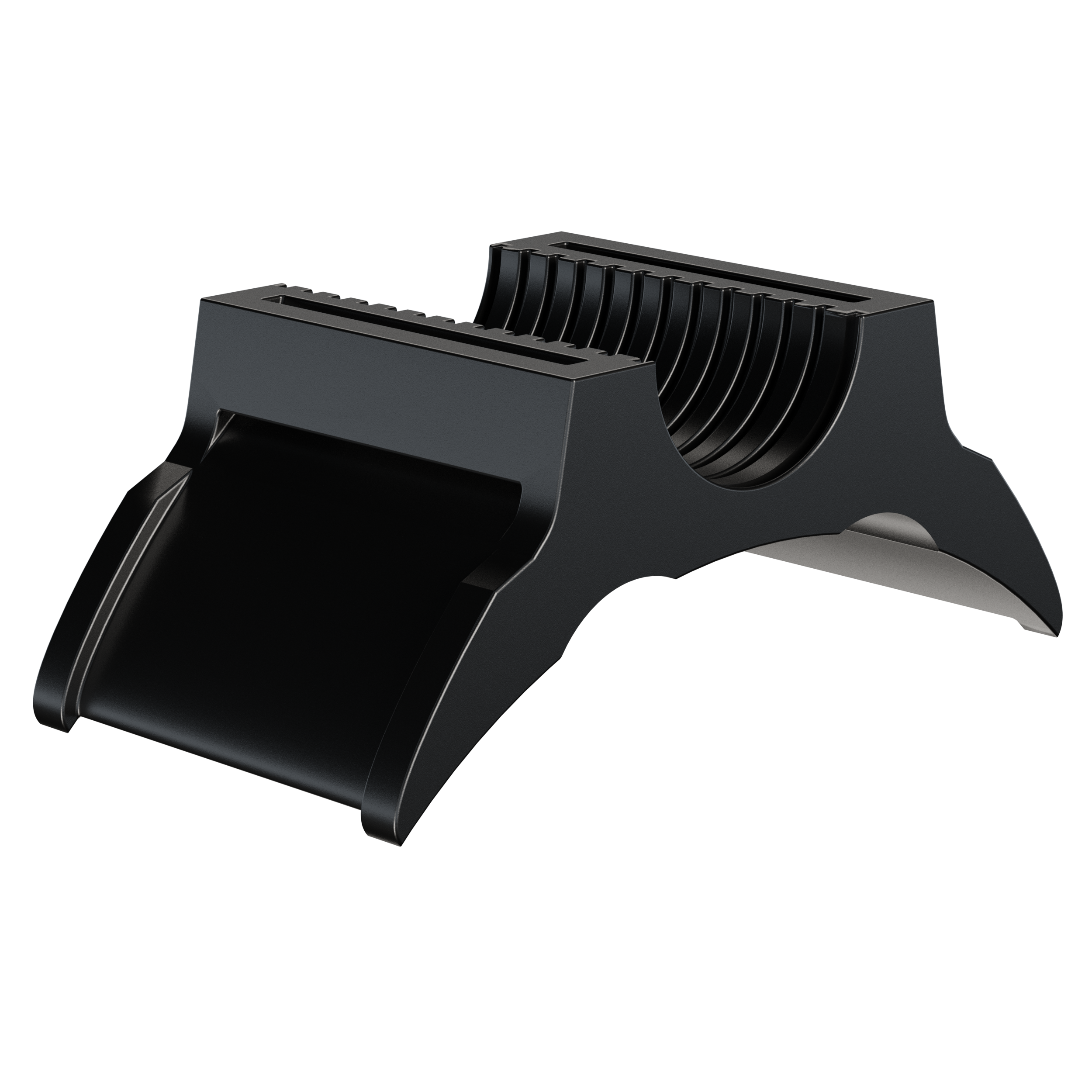

BizLink B-Flex Halter rund

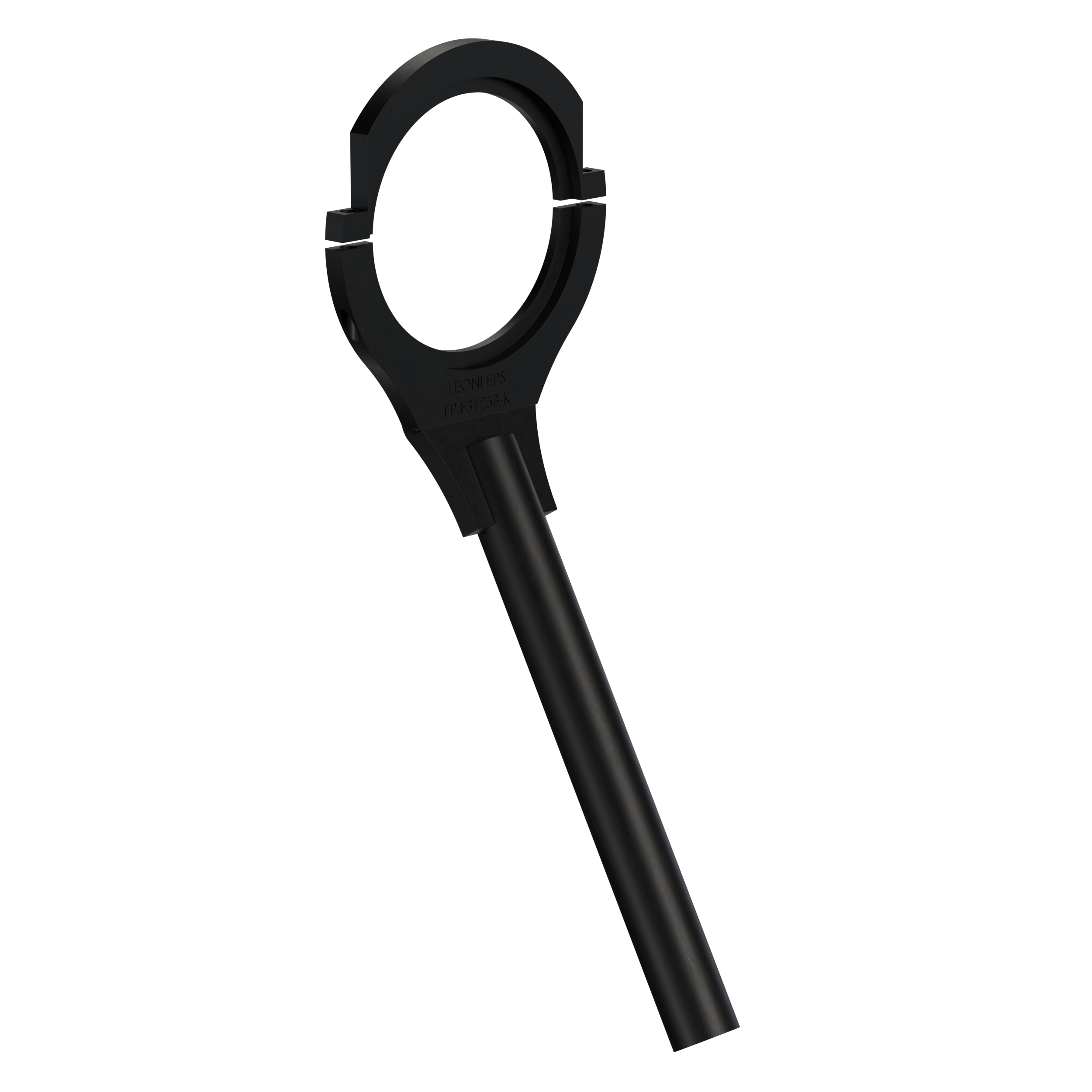

Halter Achse 6 mit Spannschelle Ø 63 mm
Flexible und rutschhemmende Lösung zur Befestigung von
- Einzelkomponenten
- Kleinen Schlauchpaketen
Installation
- Klettband in die entsprechenden Einführungsschlitze der flexiblen Halter einführen
- Halter an entsprechender Stelle am Roboter positionieren
- Schlauchpaket zwischen Klettband und Halter durchführen
- Klettband festziehen und verschließen
Vorteile
- Einfache und schnelle Installation mittels Klettband
- Installierbar auf unterschiedlichsten Oberflächen (Guss, Aluminium, lackierte Oberflächen) aufgrund des eingesetzten thermoplastischen Materials
- Installierbar auf jeder Art von Roboterarm-Profil (rund oder eckig)
- Rutschhemmend
- Keine Verletzungsgefahr bei Mensch-Maschinen-Kollaboration (nachgiebig, ohne scharfe Kanten)
- Anwendung aufgrund der Biegsamkeit und Flexibilität auf verschiedensten Durchmessern möglich
- Anbau ohne Schrauben
- Installation ohne Werkzeugbedarf
- Geringe Bauhöhe / eng anliegend (minimierte Störkonturen)
- Extrem geringes Gewicht
- Wartungsfrei
BizLink B-Flex für FANUC CRX 10iA/L und 20iA/L
Die intelligenteste Kabelmanagement-Lösung für den intelligentesten neuen Cobot.
CRX-10iA:
- Tragkraft 10 kg
- Reichweite 1249 mm
CRX-10iA/L:
- Tragkraft 10 kg
- Reichweite 1418 mm
Die "Underflip"-Bewegung an Achse 3 erleichtert den Zugang zur Rückseite (CRX-10iA/L).
CRX-20iA/L:
- Tragkraft 20 kg
- Reichweite 1418 mm
Benutzerfreundlichkeit
- Achse 6-Halter unterstützt das manuell geführte Teachen des Roboters
- Achse 6-Halter kann nach der ersten Fixierung leicht angepasst werden
Weitere Informationen zu der FANUC CRX Serie.
Einfache Installation
- Schnelle Installation durch bewährte BizLink B-Flex-Komponenten
- Kein Versatz am Achse 6-Flansch
Sicherheit
- Nach internationalen Normen für Cobots entwickelte Komponenten
- Achse 6-Halterung in Signalfarbe für bessere Sichtbarkeit
Wellschlauch
- spezieller Wellschlauch für kollaborative Roboter
- Größen 23 & 29 möglich

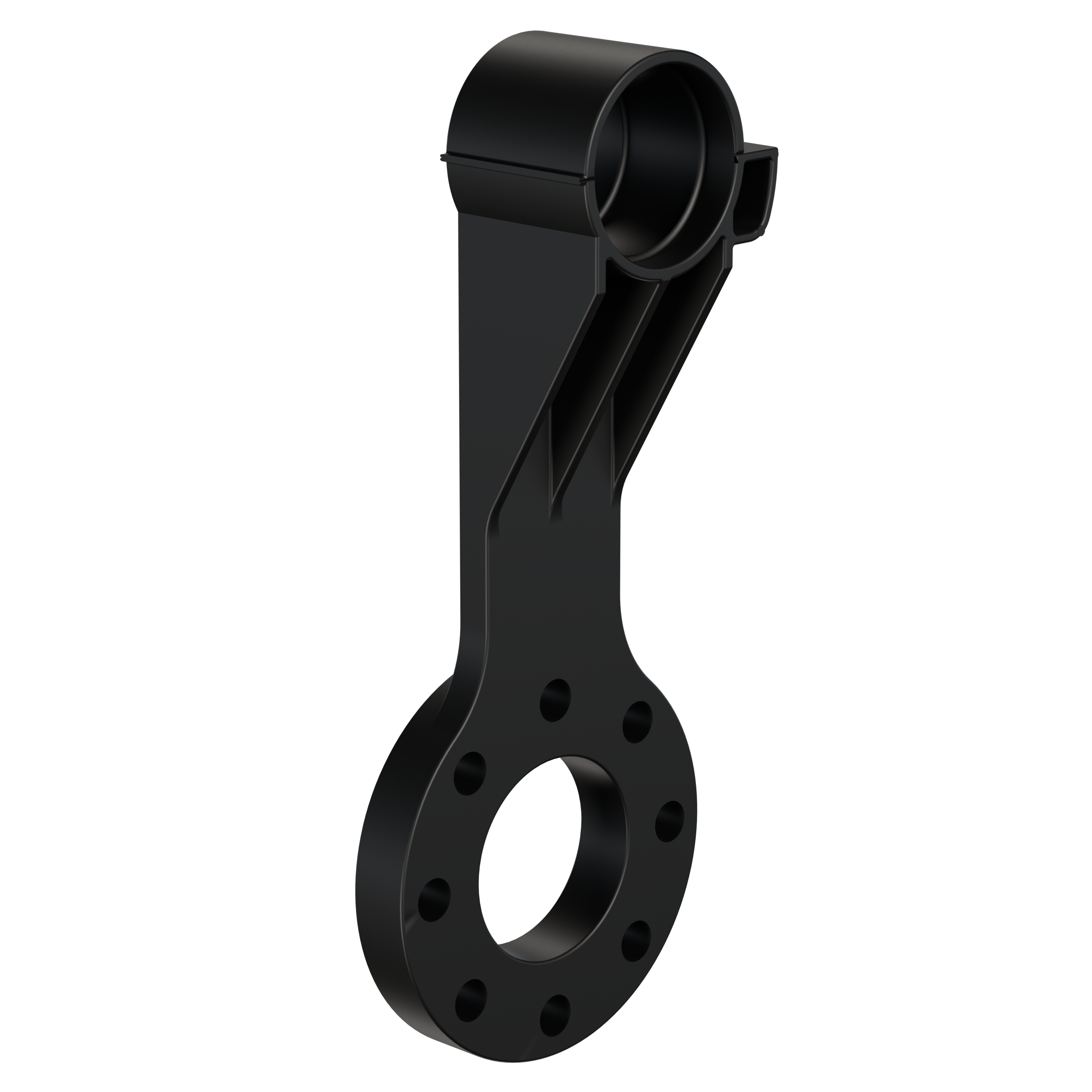

Achse 6 Halter
- Modularer Aufbau ermöglicht verschiedene Montagepositionen
- Kein Versatz an Achse 6 oder Beeinträchtigungen mit den integrierten Anschlüssen an Achse 6
- Signalfarbe für verbesserte Sichtbarkeit
- Achse 6-Halter unterstützt die manuell geführte Teach-Funktion
BizLink B-Flex Halter
- Flexibel für 23 & 29 mm Wellschlauch
- Anti-Rutsch-Eigenschaften

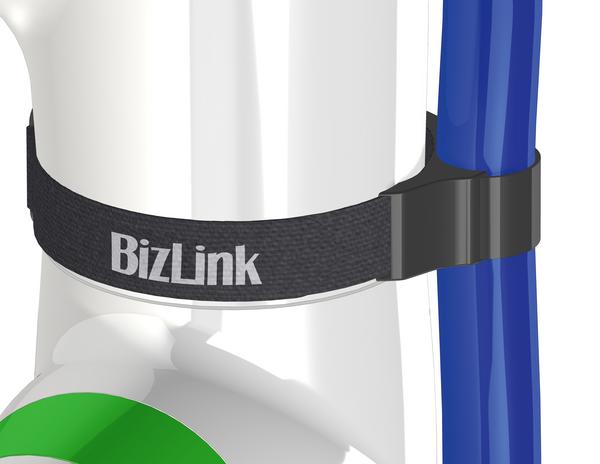

Klettband
- Eine einheitliche Länge für all CRX Modelle (600 mm)
- Leicht zu installieren und anzupassen

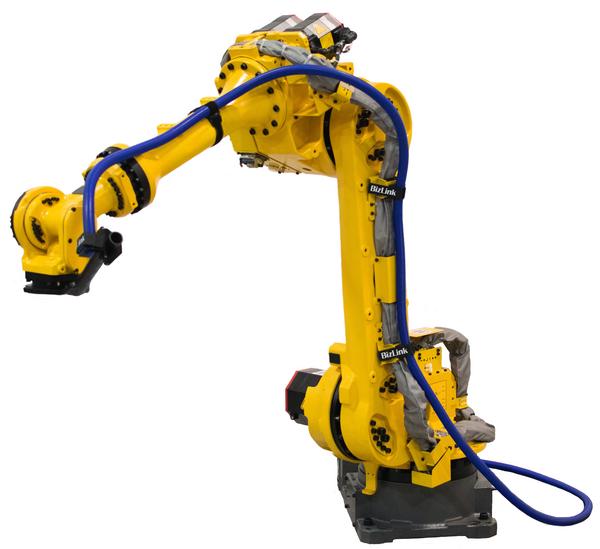

BizLink B-Flex P³
Die praktische Kabelmanagement-Lösung für alle Kommissionierungs-, Verpackungs- und Palettierungsanwendungen
Mit BizLink B-Flex P³ bieten wir eine flexible und rutschfeste Lösung für die Montage von einzelnen Komponenten oder Schlauchpaketen für Kommissionierungs-, Verpackungs- und Palettierungsanwendungen, die praktisch ohne Werkzeuge zu installieren ist.
Montage:
Das Klettband durch die passenden Öffnungen am Halter für die Montage am Roboter ziehen. Die Halter an der gewünschten Stelle am Roboter positionierten und das Schlauchpaket zwischen Klettband und Halter hindurchführen. Abschließend das Klettband festziehen und schließen.
BizLink B-Flex P³ Komponenten
Spannschelle Achse 6
Klettband

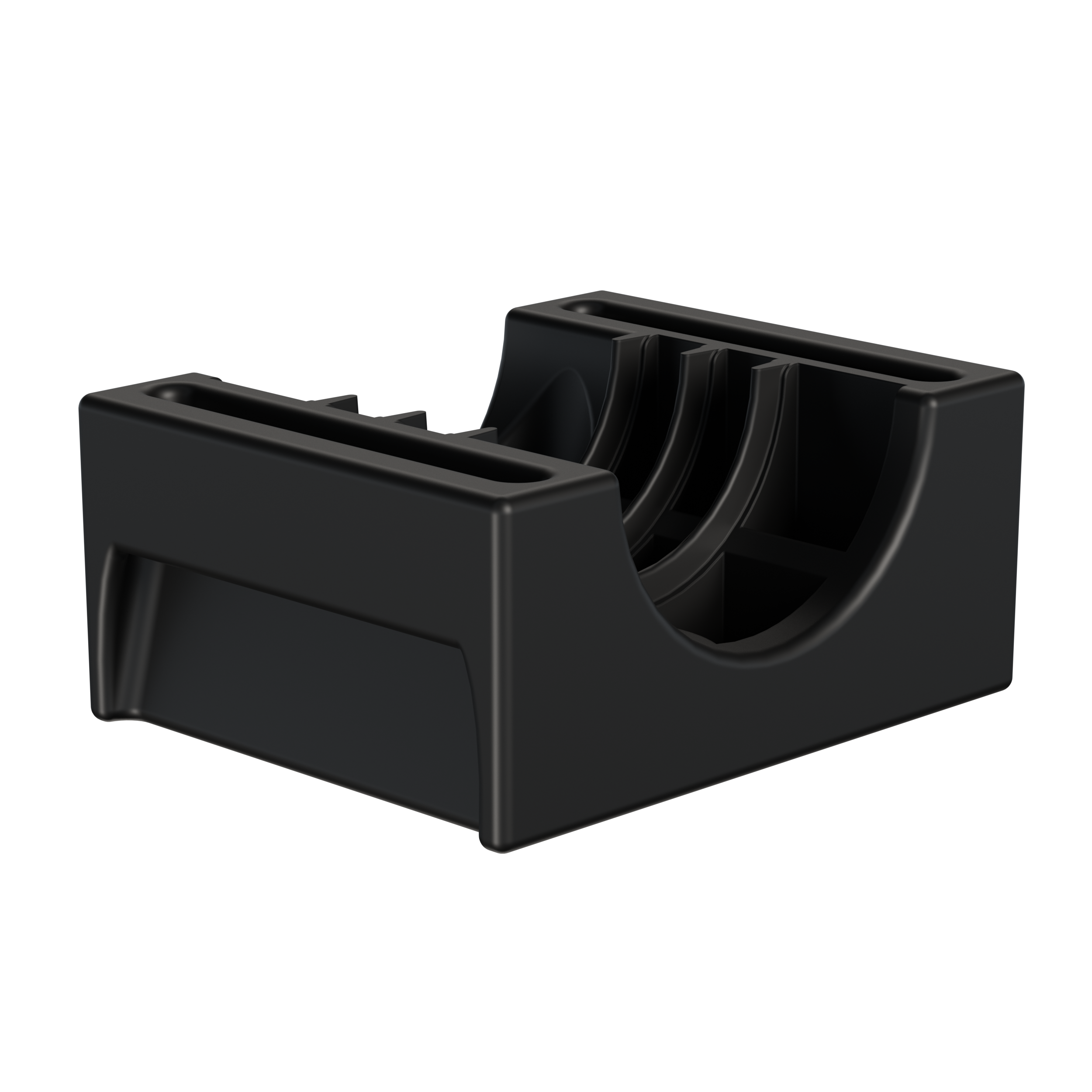

BizLink B-Flex Halter flach
Wellschlauch BizLink proflex
BizLink B-Flex Halter rund

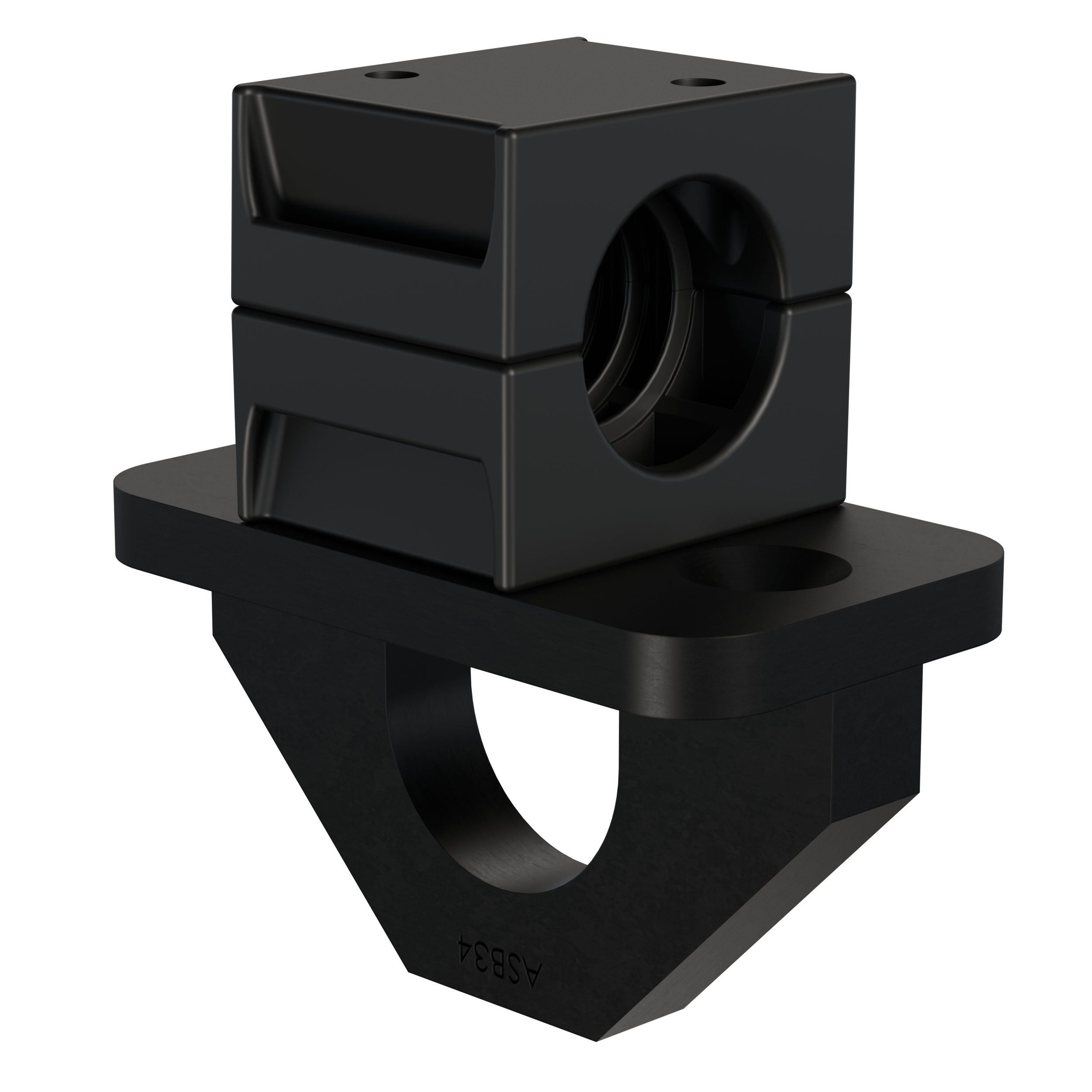

Wellrohradapter Achse 6
Flexible und rutschhemmende Lösung zur Befestigung von
- Einzelkomponenten
- Kleinen Schlauchpaketen
Vorteile
- Einfache und schnelle Installation mittels Klettband
- Installierbar auf unterschiedlichsten Oberflächen (Guss, Aluminium, lackierte Oberflächen) aufgrund des eingesetzten thermoplastischen Materials
- Installierbar auf jeder Art von Roboterarm-Profil (rund oder eckig)
- Rutschhemmend
- Keine Verletzungsgefahr bei Mensch-Maschinen-Kollaboration (nachgiebig, ohne scharfe Kanten)
- Anwendung aufgrund der Biegsamkeit und Flexibilität auf verschiedensten Durchmessern möglich
- Anbau ohne Schrauben
- Installation ohne Werkzeugbedarf
- Geringe Bauhöhe / eng anliegend (minimierte Störkonturen)
- Extrem geringes Gewicht
- Wartungsfrei
Anwendungsbereiche
Kommissionierungs-, Verpackungs- und Palettierungsanwendungen für Leichtbau- und Industrieroboter, insbesondere in der Nahrungsmittel- und Getränkeindustrie, im Bereich Pharma und der allgemeinen Industrie.
Für FANUC-Roboter verfügbare Sets:
- R-1000iA
- R-2000iC
- M-410iB/700
- M-710iC
- Weitere BizLink B-Flex Sets für ABB, Fanuc, Kuka, Yaskawa und weitere Anbieter in Vorbereitung.
Hilfreich bei schnellen Reparaturen
- Befestigung am Roboterarm
- Befestigung am Wellschlauch
