BizLink cleanDP
Solution de guidage de câbles et de fluides pour l'automatisation robotisée en salle blanche et salle sèche
Les applications en salle blanche et en salle sèche exigent bien plus que des mouvements robotiques précis. Chaque câble et chaque flexible en mouvement doit être guidé de manière fiable afin de contribuer à la stabilité de la production tout en réduisant au minimum les émissions de particules dans les environnements sensibles à la contamination.
BizLink cleanDP est une solution de guidage de câbles et de fluides robotisés spécialement développée pour l'automatisation en salle blanche et en salle sèche. En combinant la Flexible Sleeve Technology, des matériaux à faible émission de particules et une conception adaptée à chaque application, cleanDP favorise des mouvements robotiques fiables, une intégration flexible dans les systèmes et une maintenance simplifiée pour une grande variété d'applications robotiques.
Conçu pour répondre aux défis de la robotique en salle blanche
Dans les environnements de production sensibles à la contamination, les robots industriels fonctionnent en continu dans des conditions hautement dynamiques. Chaque mouvement exerce des contraintes mécaniques sur les câbles d'alimentation et de données, ainsi que sur les flexibles pour l'air comprimé, le vide et d'autres fluides. Leur guidage peut avoir une incidence sur la fiabilité, la maintenance et les processus de production sensibles à la contamination.
Parallèlement, les fabricants doivent concilier maîtrise de la contamination, fiabilité du fonctionnement robotique et flexibilité nécessaire pour adapter les systèmes d'automatisation à l'évolution des exigences de production.
BizLink cleanDP a été développé pour répondre à ces défis grâce à un concept intégré de guidage des câbles et des fluides, spécialement conçu pour les applications en salle blanche et en salle sèche.
Conçu autour des trois exigences clés de l’automatisation en salle blanche et en salle sèche
Faible émission de particules
cleanDP associe des matériaux soigneusement sélectionnés à faible émission de particules à un concept de guidage optimisé, conçu pour contribuer à minimiser les émissions de particules lors des mouvements continus du robot. La solution est adaptée aux environnements de production sensibles à la contamination, dans lesquels la maîtrise de la propreté constitue une exigence essentielle du processus.
Guidage fiable des câbles et des fluides
Les câbles d’alimentation, de données et de signaux ainsi que les flexibles pour fluides sont regroupés et guidés au sein d’un concept de routage intégré. Le mouvement contrôlé des câbles contribue à réduire les contraintes mécaniques inutiles tout en favorisant un fonctionnement stable du robot lors de mouvements multiaxes répétitifs.
Intégration flexible dans les systèmes
Chaque application robotique est différente. Les modèles de robots, les équipements en bout de bras, les profils de mouvement et les ensembles de câbles et de fluides requis varient d'une installation à l'autre.
Grâce à sa conception indépendante de la marque du robot, évolutive et adaptée au retrofit, cleanDP facilite l'intégration dans les systèmes robotiques nouveaux comme existants. Cette flexibilité aide les fabricants et les intégrateurs de systèmes à adapter leurs installations de production à l'évolution des exigences de fabrication.
Caractéristiques techniques
Technologie “Flexible Sleeve”
Le guidage basé sur une gaine flexible accompagne les mouvements dynamiques du robot tout en protégeant les câbles et les flexibles pour fluides.
Concept de matériaux à faible émission de particules
Des matériaux soigneusement sélectionnés sont conçus pour répondre aux exigences des environnements de production sensibles à la contamination tout en contribuant à minimiser les émissions de particules pendant le fonctionnement du robot.
Guidage intégré des câbles et des fluides
Les câbles d’alimentation, de données et de signaux ainsi que les flexibles pour fluides sont regroupés dans une solution de guidage spécialement conçue pour simplifier l’intégration et réduire la complexité de l’installation.
Conception résistante à la torsion
Le concept de guidage est conçu pour accompagner les mouvements multiaxes continus du robot tout en assurant un guidage contrôlé des câbles lors de cycles de production répétitifs.

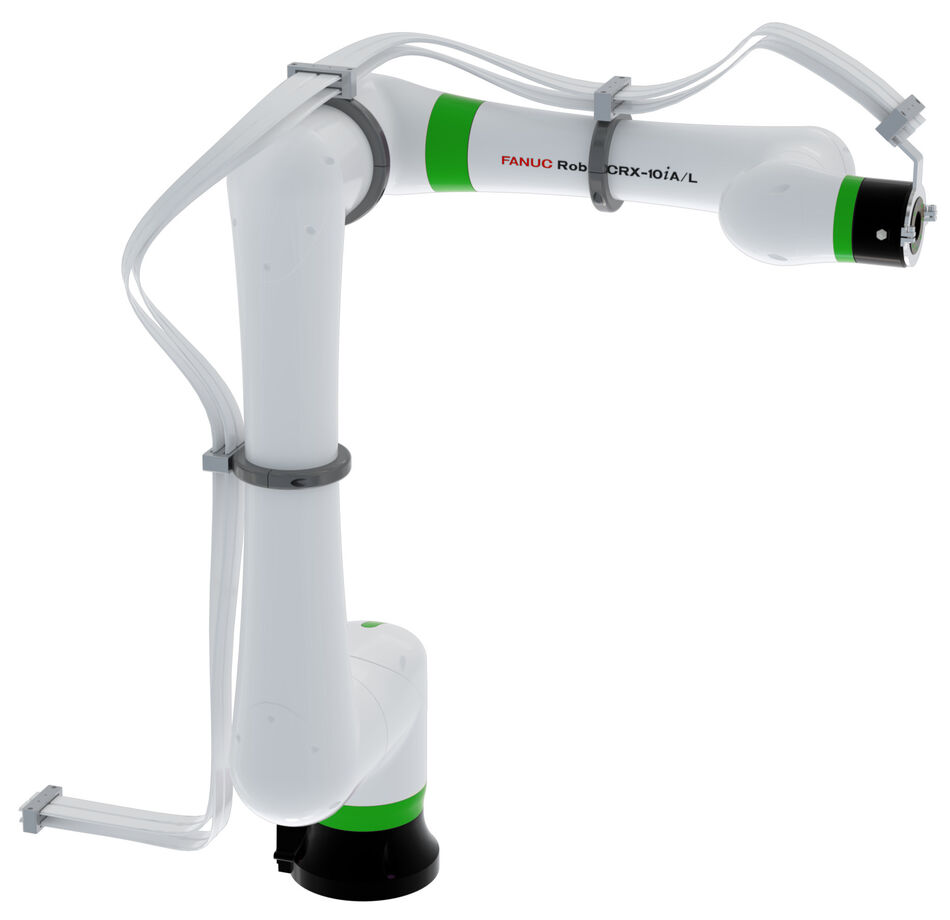

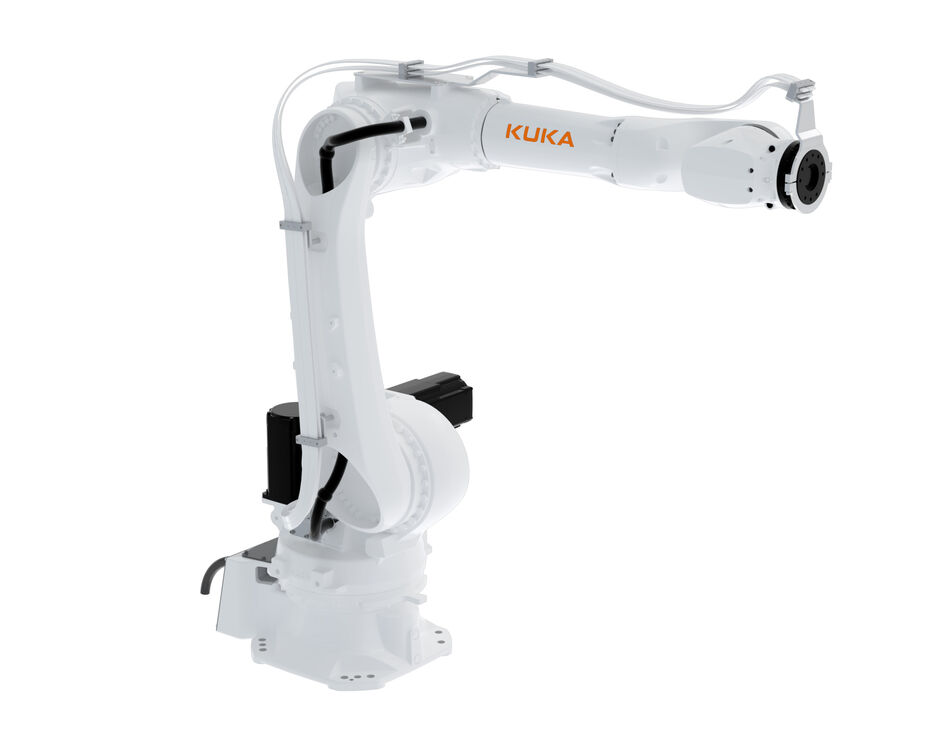

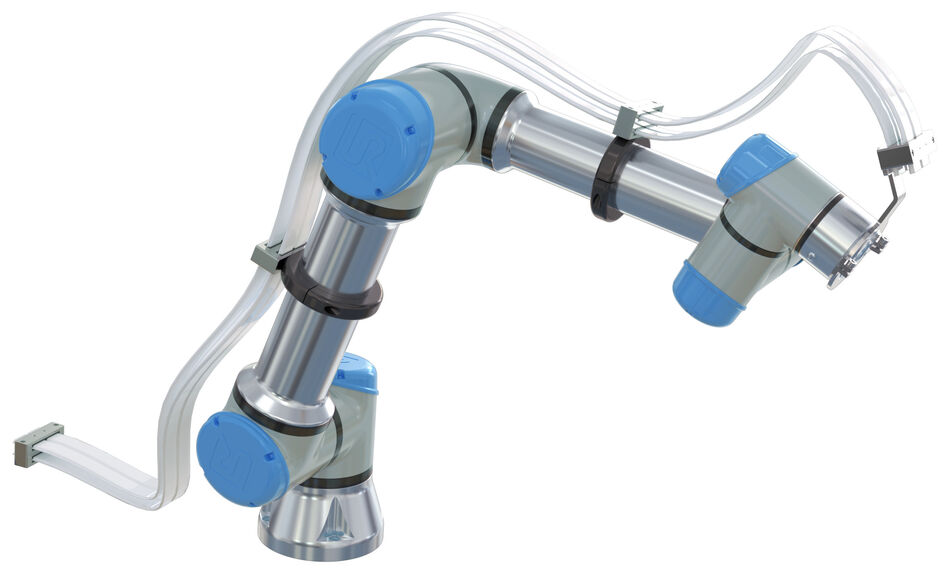

Indépendant de la marque du robot & adapté au retrofit
Le produit est conçu pour être intégré avec des robots de différentes marques ainsi que dans des systèmes robotiques nouveaux ou existants.
Maintenance avec remplacement rapide
La conception facilitant la maintenance permet de remplacer plus simplement les composants lors des opérations de maintenance planifiées, contribuant ainsi à réduire les efforts de maintenance et à améliorer l’accessibilité pour les interventions de service.
Avantages techniques
Une gestion fiable des câbles contribue à la fiabilité des performances du robot.
BizLink cleanDP aide les fabricants et les constructeurs de machines à :
- favoriser des mouvements robotiques stables
- assurer un guidage contrôlé des câbles et des flexibles pour fluides
- réduire les contraintes mécaniques inutiles
- simplifier l’intégration dans les systèmes d’automatisation robotisés
- faciliter l’accès lors des opérations de maintenance
- adapter le guidage des câbles et des fluides aux futures évolutions de la production
- mettre en œuvre des solutions d’ingénierie spécifiques à chaque application
Validé de manière indépendante par Fraunhofer IPA
Le choix de solutions de guidage des câbles et des fluides pour l’automatisation en salle blanche et en salle sèche exige une confiance à la fois dans la conception technique et dans sa validation.
BizLink cleanDP a été testé de manière indépendante par l’Institut Fraunhofer pour les techniques de production et l’automatisation (IPA).
Dans des conditions d’essai définies, cleanDP a été évalué en fonctionnement robotique dynamique sur un robot de salle blanche Stäubli TX2-90 LSCR effectuant des mouvements de pick-and-place à 100 % de la vitesse du robot.
Les essais ont démontré son aptitude pour :
- les environnements de salle blanche atmosphérique de classe ISO 1
- les environnements de salle sèche de classe ISO 4
Ces résultats fournissent aux fabricants et aux intégrateurs de systèmes une base supplémentaire pour évaluer cleanDP dans le cadre d’applications robotiques sensibles à la contamination.
Applications typiques
BizLink cleanDP convient à une large gamme d’applications robotiques sensibles à la contamination, notamment :
- Fabrication de semi-conducteurs – Assure un guidage fiable des câbles et des fluides pour les applications robotiques dynamiques dans les processus de fabrication de semi-conducteurs sensibles à la contamination.
- Production de batteries – Conçu pour la fabrication de batteries et d’autres environnements de production en salle sèche.
- Fabrication électronique – Assure un guidage fiable des câbles et des fluides pour l’assemblage électronique automatisé dans des environnements de production sensibles à la contamination.
- Fabrication de dispositifs médicaux – Favorise des processus robotisés précis de manipulation et d’assemblage dans des environnements de production à propreté contrôlée.
- Automatisation de laboratoire – Permet un guidage fiable des câbles et des fluides pour les systèmes robotiques de laboratoire exigeant précision, répétabilité et maîtrise de la contamination.
- Assemblage de précision – Convient aux applications d’assemblage robotisé de haute précision nécessitant des mouvements précis et répétables ainsi qu’un guidage fiable des câbles.
- Systèmes d’inspection – Convient aux applications d’inspection robotisée à grande vitesse nécessitant une gestion contrôlée des câbles.
- Applications de pick-and-place – Accompagne les mouvements robotiques répétitifs dans les environnements de fabrication en salle blanche.
- Manipulation de wafers – Assure un guidage fiable des câbles et des fluides pour les applications de manipulation de wafers sensibles à la contamination.
- Montage en surface – Assure un guidage stable des câbles pour les processus de fabrication électronique de haute précision.
Spécifications techniques
| Caractéristique | Description |
|---|---|
| Type de solution | Solution de guidage des câbles et des fluides pour robots |
| Application | Automatisation en salle blanche et en salle sèche |
| Technologie | Technologie Flexible Sleeve |
| Éléments intégrés | Câbles d’alimentation, de données et de signaux ainsi que flexibles pour fluides |
| Compatibilité robot | Indépendant de la marque du robot, ingénierie spécifique à l’application |
| Retrofit | Possible selon l’application |
| Évolutif | Oui |
| Maintenance | Concept permettant un remplacement rapide des composants |
| Validation | Testé de manière indépendante par Fraunhofer IPA dans des conditions d’essai définies |
cleanDP – Questions fréquentes
Qu’est-ce que BizLink cleanDP ?
BizLink cleanDP est une solution de guidage des câbles et des fluides pour robots, spécialement développée pour l’automatisation en salle blanche et en salle sèche. Elle associe des matériaux à faible émission de particules, la technologie Flexible Sleeve et une ingénierie spécifique à chaque application afin de favoriser un fonctionnement fiable des robots dans les environnements sensibles à la contamination.
Qu’est-ce que la technologie Flexible Sleeve ?
La technologie Flexible Sleeve est le concept de guidage de BizLink qui permet de guider les câbles et les flexibles intégrés tout en leur permettant de suivre naturellement les mouvements du robot sur l’ensemble de sa plage de mouvement. Elle assure un mouvement contrôlé des câbles et contribue à réduire les contraintes mécaniques inutiles.
Quelles marques de robots sont prises en charge ?
cleanDP repose sur un concept d’ingénierie indépendant de la marque du robot. La solution de guidage est configurée en fonction du modèle de robot, de son profil de mouvement et des exigences spécifiques de l’application.
cleanDP peut-il être installé en retrofit ?
Selon le robot et l’application, cleanDP peut être conçu pour être intégré aussi bien dans des systèmes robotiques existants que dans de nouvelles installations.
Quels câbles et fluides peuvent être intégrés ?
Selon l’application, cleanDP peut intégrer des câbles d’alimentation, de données et de signaux ainsi que des flexibles pour fluides au sein d’une solution de guidage spécialement conçue.
Comment cleanDP facilite-t-il la maintenance ?
Sa conception facilitant les interventions et son concept de remplacement rapide simplifient le remplacement des composants et améliorent leur accessibilité lors des opérations de maintenance planifiées.
Le système de guidage peut-il être étendu ?
Oui. Sa conception évolutive permet d’adapter le système lorsque les ensembles de câbles ou les exigences de l’application évoluent.
cleanDP convient-il aux salles blanches et aux salles sèches ?
Oui. cleanDP a été développé pour les applications robotiques dans les salles blanches atmosphériques ainsi que dans les environnements de salles sèches.
cleanDP a-t-il été testé de manière indépendante ?
Oui. BizLink cleanDP a été testé de manière indépendante par l’Institut Fraunhofer pour les techniques de production et l’automatisation (IPA). Dans des conditions d’essai définies, son aptitude pour les environnements de salle blanche atmosphérique de classe ISO 1 et de salle sèche de classe ISO 4 a été confirmée.
Comment savoir si cleanDP convient à mon application ?
Notre équipe d’ingénierie évalue votre robot, son profil de mouvement, son outillage, l’ensemble des câbles ainsi que vos exigences de production afin de développer une solution de guidage des câbles et des fluides adaptée à votre application.
Un système de rétraction, par exemple similaire au LSH 3, est-il disponible pour les applications cleanDP avec Flexible Sleeve ?
Non. cleanDP n’est pas conçu pour être utilisé avec un système de rétraction mécanique, car ses composants généreraient des frottements supplémentaires et des particules indésirables dans la salle blanche. De plus, l’élasticité intrinsèque du Flexible Sleeve est largement suffisante pour assurer naturellement sa rétraction et son positionnement sur les courses généralement courtes des cobots et des robots de petite taille. Nous supprimons volontairement la nécessité d’un système de rétraction afin de garantir une propreté maximale en salle blanche avec un encombrement minimal.
